1.项目介绍

          建设单位：嘉兴市交通投资集团有限责任公司

          总包单位：上海建工集团

          设  计 院：MAD、上海华东建筑设计研究总院、

上海市政工程设计研究总院(集团)有限公司

          幕墙顾问：阿法建筑设计咨询（上海）有限公司

          屋面类型：陶板瓦装饰面层

          屋面防水等级：Ⅰ级

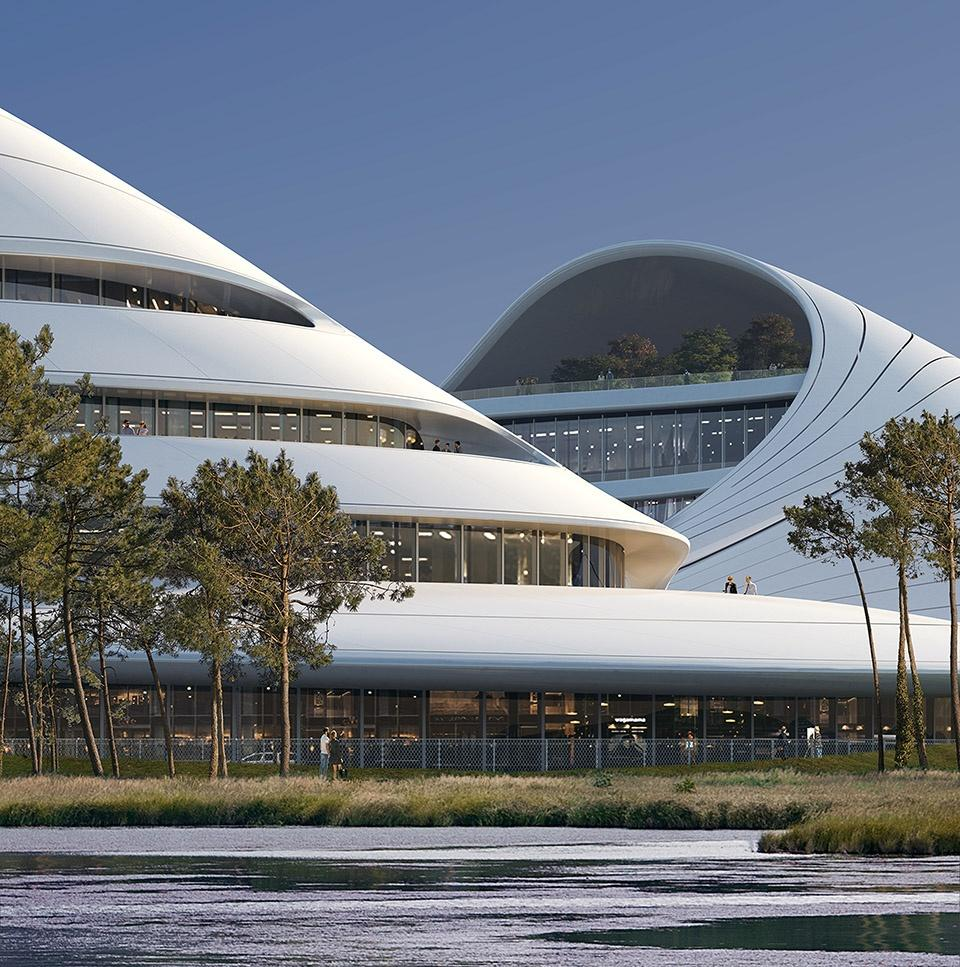

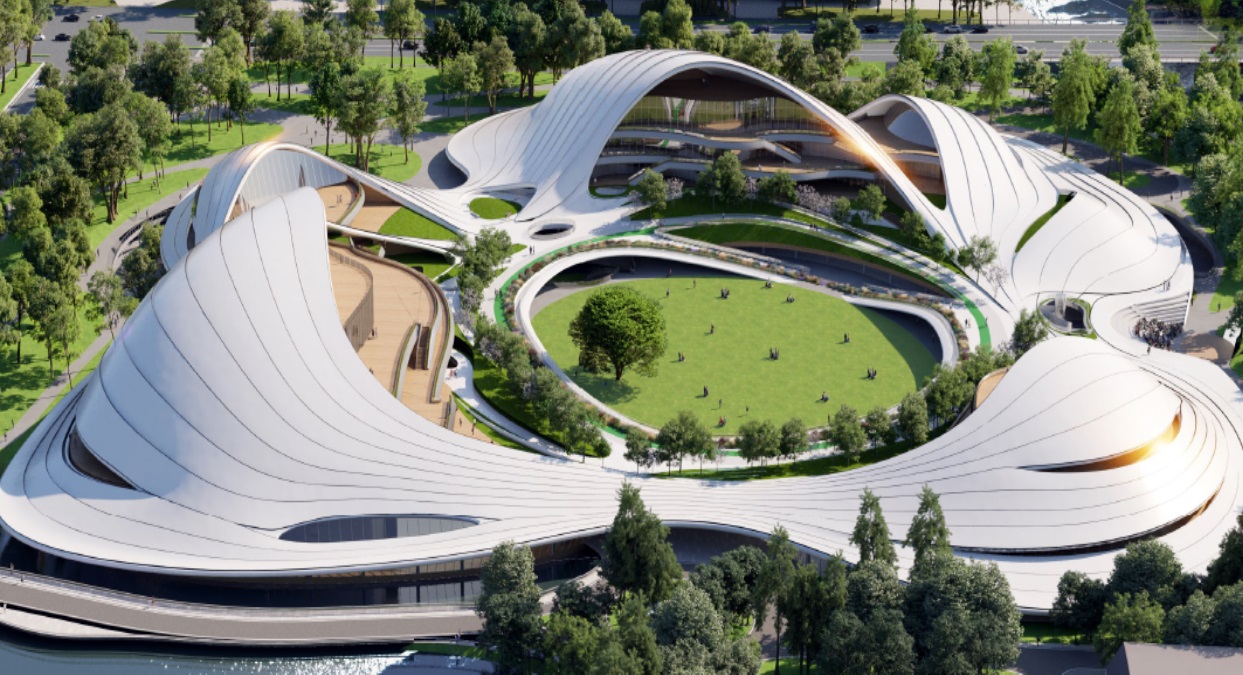

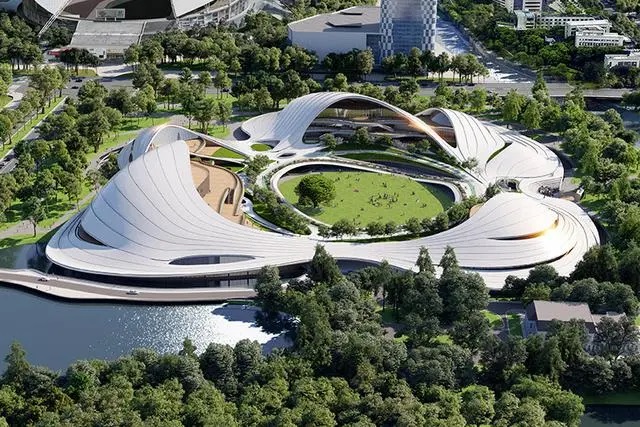

 该项目位于嘉兴的城市中轴线，紧邻南湖大道东侧至海盐塘，北至中环南路，南至刘门桥港，紧邻南湖，旁边便是海盐塘水系和市区内的中央公园。项目占地近13万平方米，包含科学技术馆，妇女儿童活动中心和青少年活动中心三个场馆，总建筑面积18万平方米，地上面积7.2万平方米，建筑高度为38米。建筑采用大跨度异型空间钢结构拱桁架系统，配以弧形白色陶瓦曲面幕墙屋面，结合各层退台空间绿化，形成错落有致的建筑群落，从而塑造出嘉兴文化地标的大气风范，建成后将打造成为一个文化休闲与亲子活动中心，亦是一个文化传承与创新的基地，为这座城市注入文化的力量和青春活力。

2.构造介绍

 项目屋面为复杂异形双曲屋面，采用了白色陶瓦作为装饰面层，面积为26800 m²。由于装饰层连接方式采用了穿透系统，通过穿出立柱连接屋面檩条层与装饰板支撑龙骨，形成了数量众多的穿出节点，加之为屋面复杂造型而设计的内外天沟，使屋面产生了众多难以处理的防水节点，因此选用了宏诺的紧密型屋面系统。

       构造层次：压型钢底板+粘结剂+复合贴面泡沫玻璃+SBS防水卷材（带页岩片）+聚脲防水系统+陶板瓦装饰面层

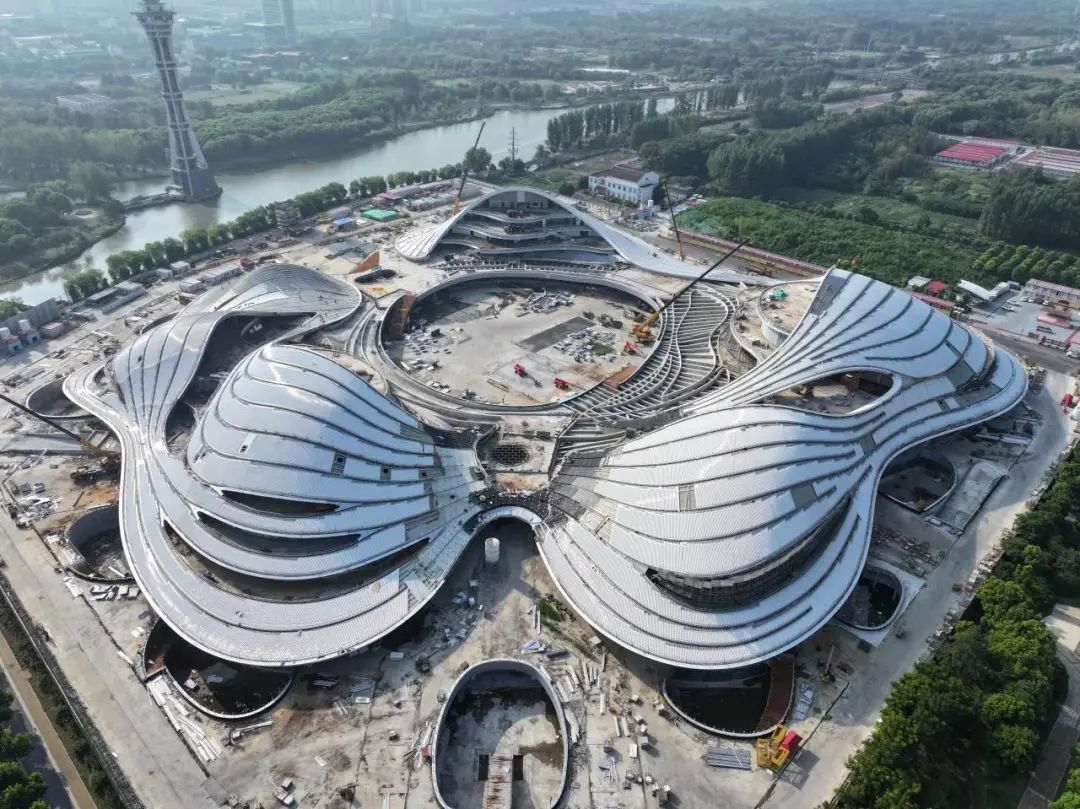

3.案例照片
